Megger絕緣電阻測試儀MIT515 5kV高壓阻抗測試儀

美國MEGGER MIT515絕緣阻抗測試儀是5kV入門級型號，測試電壓范圍250~5000V，可測量高達10TΩ電阻，使用雙層絕緣測試線夾及充電迅速的鋰離子電池。

兆歐表/絕緣電阻表品牌：美國Megger

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

pdf規格說明書[暫缺]

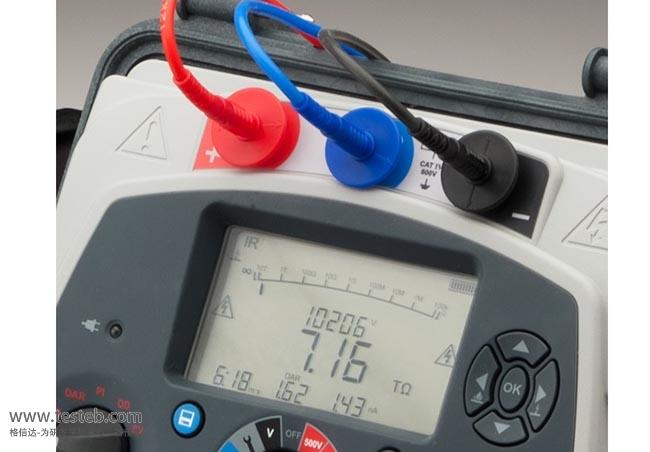

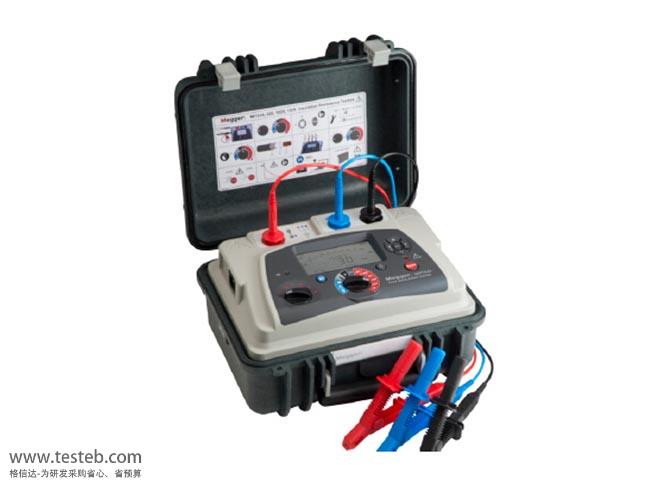

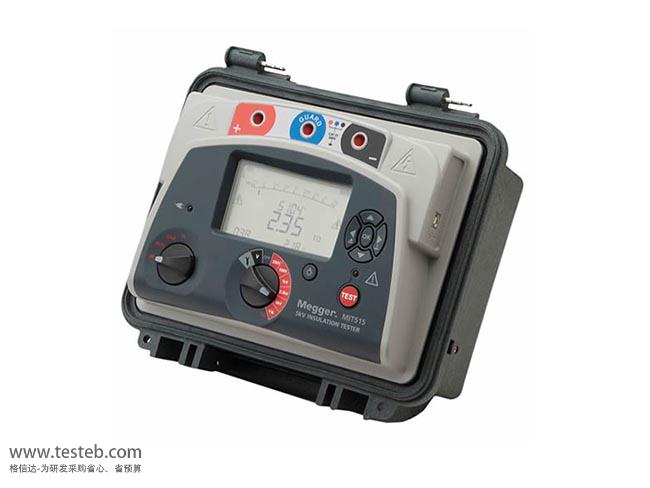

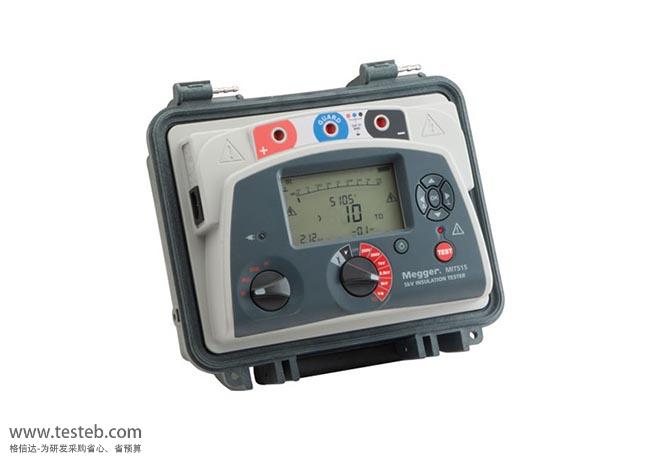

MIT515圖片

美國Megger MIT515 兆歐表/絕緣電阻表規格參數與圖片

絕緣電阻測試是產品電氣絕緣是否有效的一種定性測試，應用場合有電纜絕緣、變壓器絕緣、電動機/發電機絕緣、斷路器絕緣和套管絕緣。常用的現場絕緣測試有持續1分鐘的絕緣測試和持續10分鐘的極化指數（PI）測試。美國Megger MIT系列直流電阻測試儀IR絕緣測試模式下有五個預設的電壓范圍，以及一個用戶自設的電壓范圍。預定義的診斷測試包括極化指數（PI）測試、介質吸收比（DAR）測試、介質放電（DD）測試、步進電壓（SV）測試以及斜坡測試。

Megger直流絕緣電阻測試儀應用及特點

針對的用戶是原始設備制造商和工業企業

高端型號MIT1525能夠執行15 kV的絕緣電阻測試，最大測試電阻30TΩ，1MΩ ~3TΩ范圍內精度±5%

入門級5KV絕緣測試儀MIT515高壓阻抗測試儀提供IR、DAR和PI功能，但是不提供存儲功能

MIT525、MIT1025和 MIT1525擁有完整的測試模式以及板載內存，以及將數 據上傳到電腦的功能

5 kV和10 kV高壓絕緣測試儀有多重測試線供選擇，15 kV型號配有雙層絕緣測試線以及防漏電夾子

電池或交流電源供電，充電迅速的鋰離子電池

CAT IV 1000 V安全等級（15 kV），海拔3000米內有效

獨特的雙外殼設計，提供更佳保護

Megger絕緣電阻測試儀MIT系列規格參數

型號	MIT515高壓阻抗測試儀	MIT525高壓絕緣表	MIT1025	MIT1525
最高電壓	5000V，5kV入門型	5kV 帶存儲	10kV 帶存儲	15kV 帶存儲
行業標準測試	MIT515：IR, IR（t）, DAR, PI MIT525、MIT1025：IR, IR（t）, DAR, PI, SV, DD, Ramp 測試
絕緣電阻范圍	[模擬] 100 KΩ~10?Ω [數字] MIT515、MIT525：10 KΩ到10 TΩ，MIT1025：10 KΩ至20 TΩ，MIT1525：30TΩ
測試電壓檔位量程	MIT515、MIT525： 250V, 500V, 1000V, 2500V, 和5000V MIT1025： 500V, 1000V, 2500V, 5000V, 和10000V MIT1525： 1000 V, 2500 V, 5000 V, 10000 V, 15000 V
自定義測試電壓	MIT515 & MIT525：100 V到1 kV，步長為 10 V，1 kV到5 kV，步長為25 V MIT1025：與上面相同，還有，5 kV到10 kV，步長為25 V
精確度（23℃）	MIT515 MIT525：±5％至1 TΩ，±20％至10 TΩ MIT1025：±5％至2TΩ，±20％至20 TΩ
輸出電壓精確度	（0℃至30℃）1GΩ，額定測試電壓+4% -0% ±10 V
電壓表范圍	30到660 V ac 或dc, 50/60 Hz，精度：±3％±3伏，頻率范圍：45 Hz至65 Hz
短路電流	3 mA標稱最大，所有負載功率超越許多5 mA測試儀
絕緣報警	100 KΩ到1 GΩ
電流測量	范圍0.01 nA至6mA，精度：±5％±0.2 nA所有電壓
電容范圍	（大于500 V） 10 nF至25μF（取決于測量電壓），精確度（23℃）：±10％±5 nF
記時范圍	高達99分鐘，15秒最小設定值
內存容量	每隔5秒，5-1/2小時連續記錄。或33條PI測試記錄，或350條IR測試記錄。
實時輸出	USB接口，1讀數/秒（電壓，電流和電阻）
干擾抑制	MIT515 &MIT525：每250V1mA最大值31mA MIT1025：1mA每600 V最大值3mA
防護終端	2%誤差防護500k泄露，100mΩ負載。
電壓輸入范圍	85 到265 V, 50/60 Hz, 60 VA
安全	符合IEC61010-1 CAT IV 600 V要求，默認電壓表應用電壓大于50 V。EMC符合IEC61326-1要求
防護等級	IP65（密封盒蓋）；IP40（蓋子開啟）
溫度范圍	工作溫度：-20°C至+50ºC濕度90％RH@104°F（40°C）,儲存-25°C至+65℃
海拔	3000m，CAT評級維持> 2000m（測試負載連接）
尺寸重量	315mmX 285mmx181mm，4.5kg
